Trezomap - Aide en ligne




Sommaire :



  • Comment commencer ?

    • Il vous faut obligatoirement charger une image de fond sur laquelle vous allez effectuer vos tracés.
    Faire :
    - Menu "Fichier"
    - "Nouveau..."
    - Charger votre image de fond
    Vous pouvez commencer vos tracés !

    Cependant, dès le début, c'est le bon moment pour étalonner votre carte :

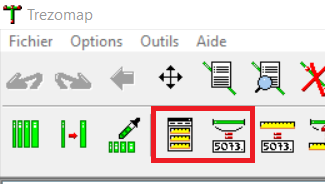

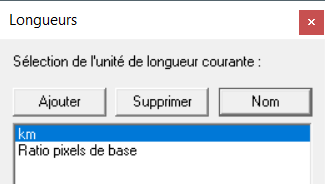

    - Utilisez l'ajout d'une "longueur", et dans l'idéal renommez là selon vos besoins.
    - Laissez en surbrillance la nouvelle longueur que vous avez créée (la selection indique la longueur active)
    - Puis configurez cette nouvelle unité de mesure en indiquant une distance connue entre deux points.
    Dès lors, quand une distance vous sera demandé pour tout tracé (droite distante, cercle d'un certain rayon, etc.), ou que vous aurez besoin de connaitre la distance entre deux points, tout sera prêt !

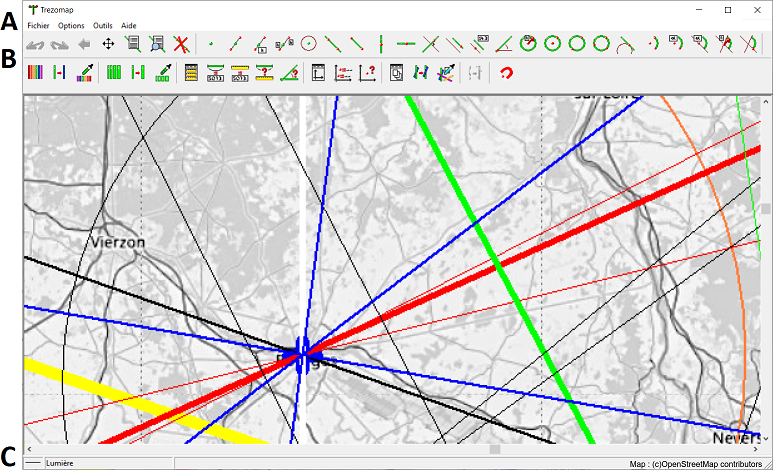

  • Interface :




    • (A) Barre de menu :
    Pour charger un fond, enregistrer, changer quelques options utiles, etc.

    (B) Barre d'outils :
    - Actions principales :
    (Laissez la souris au dessus de chaque bouton pour une infobulle)

    . Undo / Redo : Pour revenir en arrière sur les opérations effectuées
    . Déplacement sur l'image (maintenir le bouton de la souris enfoncé)
    . Propriétés de tracés (cliquer sur le tracé à éditer)
    . Suppression de tracé (cliquer sur le tracé à annuler)

    - Tracés : Selectionner un mode, et suivre les instructions de la barre d'état (C)
    - Gestion de la couleur courante
    - Gestion de l'épaisseur courante
    - Gestion des mesures (et mesure d'angles)
    - Gestion de coordonnées (repères)
    - Gestion des calques (couches de tracés)
    - Forcer un rendu propre si application configurée en rendu rapide
    - Mode magnétique (facilite un nouveau click à partir des points déjà posés)

    (C) Barre d'état :
    - Couleur et épaisseur courantes
    - Nom du calque courant
    - Instructions, aide contextuelle (!)


  • Pour sauvegarder votre travail :

    • - Menu "Fichier"
    - "Enregistrer sous..."
    (Non disponible dans la version demo)


  • A savoir (!) :

    • - Le bouton droit de la souris, maintenu, permet de se déplacer à tout moment sur l'image sans passer en mode déplacement !

    - La molette de la souris permet de zoomer/dézoomer !
    (Ou sur portable, avec la plupart des drivers de touchpad, le bord droit vertical de ce dernier)

    - Conseil : Posez dabord de simples points sur vos "endroits" intéressants.
    (Eventuellement avec une grosse épaisseur et une couleur )
    Il vous sera dès lors beaucoup plus facile de tracer multitudes de droites depuis ces points précis, en utilisant la fonction "aimant".
    Au passage, profitez-en pour tagger proprement ces points sur le moment (propriétés), une bonne conduite à tenir pour s'y retrouver !

    - L'échelle la plus petite est le pixel, il n'est pas possible de poser plusieurs points sur un même pixel, et ceci peut aussi avoir une incidence indirecte sur l'utilisation des mesures. La chose à retenir est donc que si une grande précision est souhaitable, l'utilisation d'une image suffisament grande, d'un scan haute-résolution est fortement recommandé. Etirer d'abord l'image peut aussi être une possibilité.

    - Si vous vous trompez, vous pouvez annuler les étapes précédentes de l'action en cours avec la touche echap/escape, et recommencer votre tracé.
    Si le tracé est déja validé, utilisez undo (défaire).

    - Avec le mode "propriétés", vous pouvez légender une tracé.
    Cliquez sur une figure et inscrivez simplement tout ce que vous voulez dans la boite de dialogue qui s'ouvre alors.
    Cela peut être un nom de lieu ou encore des précisions sur ce que représente ce tracé, voire sur la "piste" concernée.
    Il est également possible d'y inclure des liens, l'application détecte les liens internet.
    Pour y indiquer une référence à une documentation personnelle, locale, utilisez la mention "file://" avant le chemin du nom de fichier concerné.
    (cf. la capture d'écran "propriétés")

    - En mode "propriétés", des infobulles affichent les propriétés de chaque tracé sur simple survol du curseur de la souris.
    (Dans les préférences il est possible d'avoir ou non l'affichage permanent de ces infobulles)

    - Astuce : La fonctionnalité de tracé à distance d'une droite parallèle ne redemande pas la distance pour faciliter la réalisation de grilles.

    - Il existe une fonctionnalité de script très simplifiée.
    L'idée n'est pas de fournir un langage de programmation et des tracés automatiques mais simplement de permettre l'import de données externes fournies sous formes textuelles.
    Cela peut faciliter la récupération d'un travail fait depuis un autre outil de tracé, ou encore la mise en place rapide de nombreux points/lieux intéressants exportés depuis une liste par exemple.
    Cette fonctionnalité fera l'objet d'une documentation ultérieure.

    - Les coordonnées fonctionnent en ayant prédéfini un repère faisant correspondre à des coordonnées sur la carte, des coordonnées absolues dans le repère de destination souhaité.
    L'option outil associée permet de configurer une application à lancer au click sur un point de la carte en mode "obtention de coordonnées".
    Ceci peut donc permettre tout simplement de lancer votre navigateur vers un site d'affichage de carte, et d'arriver rapidement au bon endroit.
    Attention, il vous revient d'attribuer les bonnes coordonnées, fonction de la carte utilisée, et surtout d'associer un outil qui comprendra vos données et en fera ce que vous souhaitez.
    Pour communiquer les coordonnées transformées à votre outil utilisez la syntaxe : %X et %Y.
    Exemple : pycoordscmd.py %X %Y
    ou encore : "C:\Program Files\Mozilla Firefox\firefox.exe" -no-remote -p profilchasse https://www.google.com/maps/search/%X,%Y
    (cf. la capture d'écran "coordonnées")

    - Astuce : La couleur de tous les tracés d'un calque peut être forcée.
    Ainsi, si vous n'avez pas choisi de couleur pour un thème, un ensemble de tracés liés, une piste, cela peut être un bon moyen d'y voir plus clair dès lors qu'ils avaient été placé dans le même calque.


  • Raccourcis clavier :



    • F1A propos...
    F2Sauver
    F3Charger
    F5Selection couleur
    F6Selection épaisseur
    F7Mesures
    F8Coordonnées
    F9Calques
    F11Statistiques
    APropriétés / (A)ttributs
    U / Z / Ctrl-Z(U)ndo
    R / Y / Ctrl-Y(R)edo
    L(L)igne point-point
    C(C)ercle centre-rayon
    P(P)oint
    M/H(M)ouvement / (M)ain, (H)and
    S(S)nap, "Aimant"
    [ Espace ]Zoom sous le curseur souris (= bouton du milieu)
    [ Retour ]Retour dernière figure tracée
    [ Esc ]Annulation action en cours, retour première étape
    [ Flèches ]Mouvement (déplacements légers)

    Pavé numérique :
    + / -Zoomer / Dézoomer

    [Alt]+[Print Screen/Imp écran]Capture/Screenshot de la zone de l'application uniquement

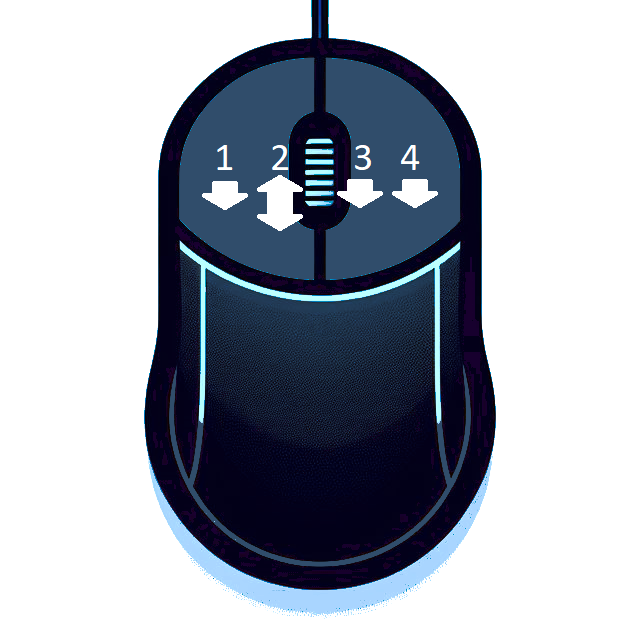

  • Utilisation de la souris :


    • 1 - Appui bouton gaucheAction en cours
    2 - Molettezoom/dézoom centré
    3 - Appui molette / bouton milieuzoom sous le curseur
    4 - Maintien bouton droitdéplacement sur la carte
